案例項目為7度區149米的研發辦公樓，采用鋼框架 - 鋼筋混凝土核心筒結構形式。

經復核計算結果，各層核心筒剪力墻、外框柱軸壓有較大富余，鋼框架梁應力比、穩定性有較大富余。初步判斷有較大優化量。

次梁應力比基本在0.97，承載力使用非常充分。說明設計方并不是非常的保守，充分考慮了結構的經濟性。

結構整體指標均貼近規范限值，如位移1/802( [1/800])。

判斷主要抗側力構件富余較大是為了調整結構的整體指標滿足規范要求，并非是為了尋求更多的富余度。與設計方溝通后，驗證了我司的猜測。

因建筑需要，上部部分樓層右側剪力墻取消，造成結構右側剛度偏小。結構計算模型位移顯示，結構右側位移偏大，整體剛度不均勻。為了滿足位移要求，不斷地增大墻柱梁的截面，造成材料強度利用率低。

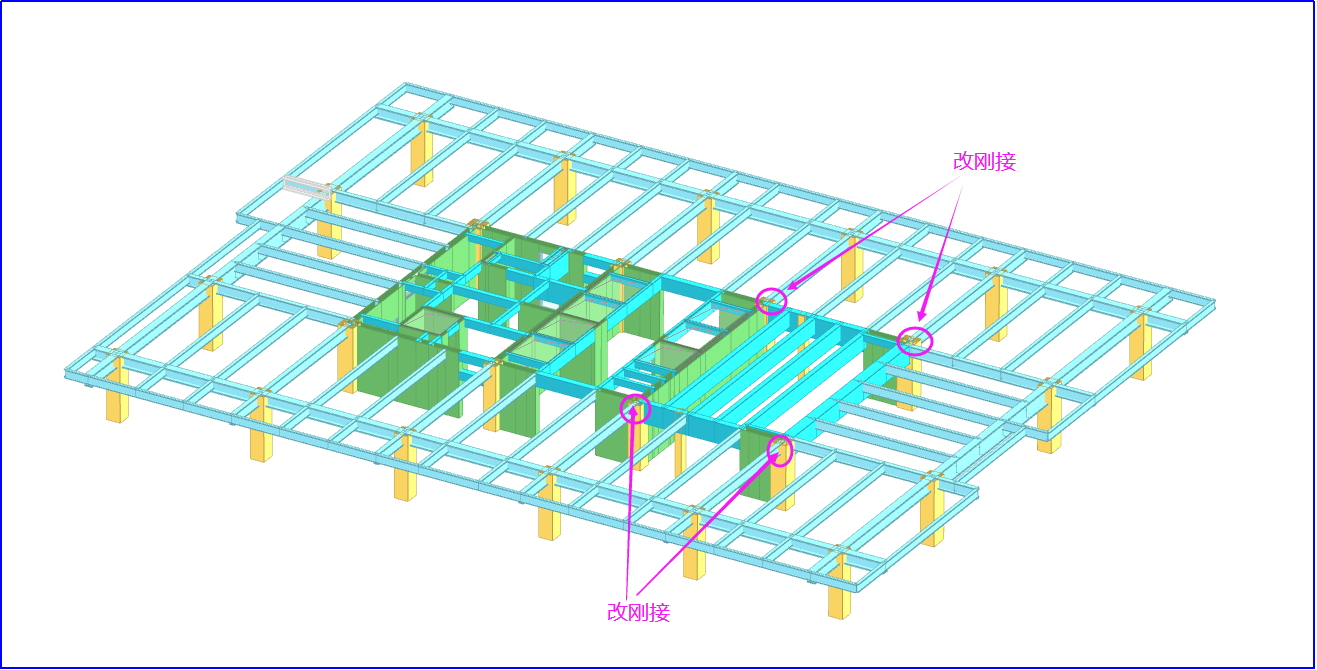

針對以上問題，經檢查結構計算模型，發現原設計模型框架梁與核心筒的連接方式均為鉸接。將右側兩跨的梁端改為剛接后，結構整體剛度更均勻，更接近平動。結構的整體位移由原來的1/801改善為1/910，為結構的優化提供了前提。

經過逐層優化后，方鋼管混凝土柱的截面、壁厚，外框梁的翼緣厚度均由50mm減小為16-25mm。核心筒剪力墻及鋼骨截面也同樣有大幅減小。在滿足規范要求并合理安全余度的情況下，僅模型優化節省成本約2200萬元。

建筑結構設計中，根據構件端部的約束條件會預先假定設計條件是鉸接、剛接，然后通過對應的構造措施保證假定的成立。

混凝土結構，當梁與剪力墻墻平面外相交，且墻厚不大于梁高的一半時，梁端約束條件會假定為鉸接。當梁與剪力墻平面內連接時，會認定為剛接。

指定為鉸接的梁端，在結構計算模型中會做特殊屬性制定，但此指定一般用于承載力計算。即在設計承載力作用下，允許梁端有允許范圍內的開裂和變形（部分進入塑性階段）。

對于結構整體指標計算，如位移、位移比、周期等，規范明確是在彈性階段的變形，所以在計算時不考慮梁端出現塑性變形的情況，對梁端是否指定為鉸接有一定的爭議。

▲《高層建筑混凝土結構技術規程》3.7.2條文說明

所以在調整混凝土結構計算模型時，想要改變梁、墻的連接剛度，只能是通過改變梁墻截面的方式。

鋼結構的連接方式時更靈活的，剛接、鉸接、滑動等不同形式的支座條件，都有對應的連接方式實現這些假定。所以在計算整體指標時，可以根據實際的連接情況，在結構計算模型中進行對應的指定。

由此，產生了上文案例的優化方向和成果。
